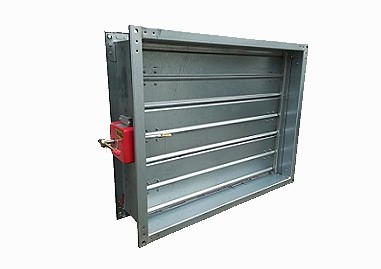

70℃ 防烟防火阀(常开)

70℃ 防烟防火阀(常开)

(FHF WSDc-FK)

产品说明:

● 材质：镀锌钢板、不锈钢板

● 规格尺寸：(WxH尺寸) 配合风管尺寸

● 特性：平时呈常开状态，火灾时烟(温)感器通过控制中心发来电气信号(DC24V),执行机构内的电磁铁通电动作，阀门自动关闭，并输出关闭电信号，阀门动作后手动复位，阀门可手动关闭或70℃熔断动作关闭，阀门有五档风量调节，有输出信号装置及联锁控制

● 技术参数：

1.熔断器动作温度:70℃

2.阀门耐火等级:≥1.5h

3.漏风量<压差300Pa>,≤500m3/m2.h漏烟量<压差300Pa>,≤700m3/m2.h

4.全开时阻力系数:<0.5

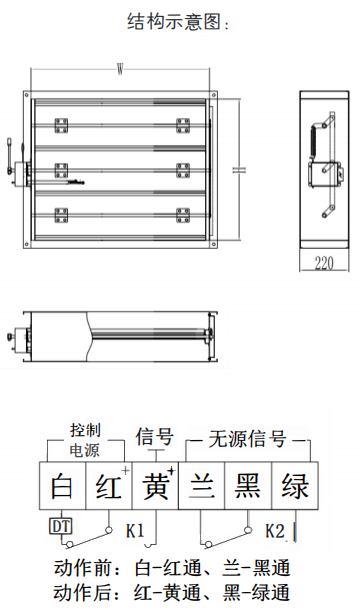

● 结构：

1. 主要部件:阀体、阀叶、轴、铜套、熔断器、执行机构

2. 矩形阀体厚度:L=220mm阀门法兰均制作为共板法兰，法兰宽度为35mm W尺寸>800时，加U槽，叶片分隔
