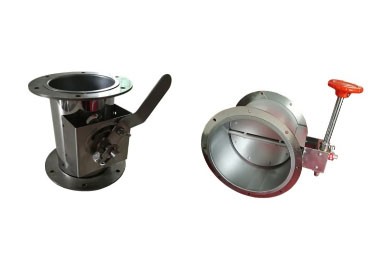

圆形风量阀

圆形风量阀

(HDR-GS)

● 材质：镀锌钢板、不锈钢板

● 规格尺寸：(￠尺寸)

                配合风管尺寸

● 特性：控制风速，调节风量用，其操作方便，结构灵巧可直接安装在风管上

● 技术参数：1.漏风量=压差501Pa，48.5m3/m2.h

                    漏风量=压差2000Pa，127.7m3/m2.h

                 2.全开时阻力系数：<0.85

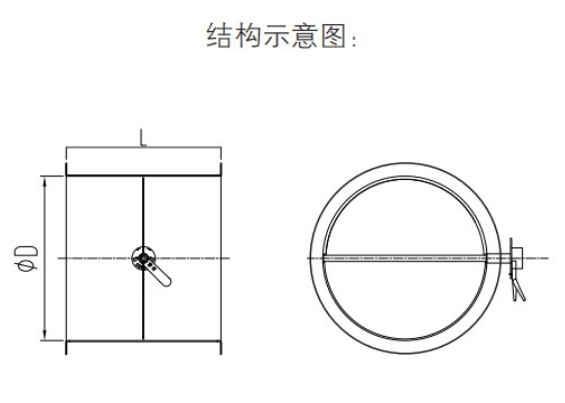

● 结构：1.主要部件：阀体、阀叶、轴、铜套、手柄

             2.阀体直径≤500时，厚度:L=D+50mm

                阀体直径>500时，厚度:L=380mm

             D尺寸>500时，结构为圆变方形式

             3.阀门连接方式分为:法兰连接和承插式
