圆形止回阀

圆形止回阀

(T303-1-GS)

● 材质：镀锌钢板、不锈钢板

● 规格尺寸：(￠尺寸)

                配合风管尺寸

● 特性：可直接安装在风管上，与风管相连接，根据风管内风压自动开启或关闭

● 技术参数：1.漏风量=压差501Pa，48.5m3/m2.h

                       漏风量=压差2000Pa，127.7m3/m2.h

                    2.全开时阻力系数：<0.85

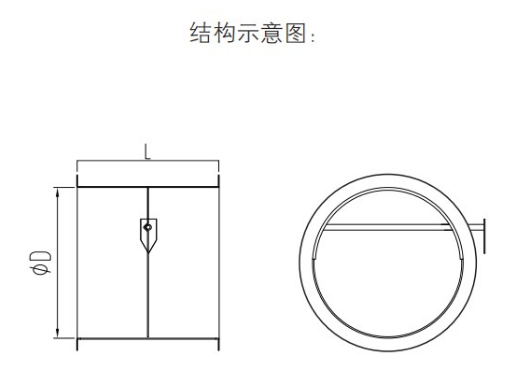

● 结构：1.主要部件：阀体、阀叶、轴、铜套、手柄

             2.阀体直径≤500时，厚度:L=D+50mm

                阀体直径>500时，厚度:L=380mm

             D尺寸>500时，结构为圆变方形式

             3.阀门连接方式分为：法兰连接和承插式
